专注激光焊机制造十余年 138-2321-4462

—— 行业新闻 ——

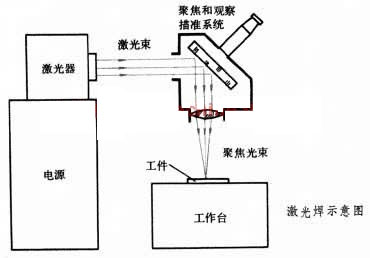

激光焊接机有哪些性能？
激光焊接机有哪些性能？
文章类别：行业新闻      录入日期：2012-10-09
激光焊接机有哪些性能？激光焊接机目前在精密金属材料焊接行业是比较受欢迎的，像在首饰、电子、义齿等应运的特别广泛。那为什么这样说呢？因为激光焊接机激光焊点可调控、最小激光束可精确到0.01个毫米，激光能量大小也可以调控，对于一样比较精细、材料也薄的产品、采用激光焊接机调节光点和能量的小大就能很好的焊接好产品。自动激光焊接机配有旋转焊接功能。CNC编程控制对产品实现自动焊接。首饰激光点焊机在金银首饰加…
激光焊接机焊接金刚石锯片强度检验方法
激光焊接机焊接金刚石锯片强度检验方法
文章类别：行业新闻      录入日期：2012-10-07
激光焊接机焊接金刚石锯片强度检验方法1)将锯片套在同一规格的中心轴上，水平放置于检验台上，并压好盖板。2)将扭力扳手的钳嘴钳住所需检验的刀头，右手握手柄，向上用力扳，直到百分表摆动到规定的读数为止;再向下用力扳，直到百分表摆动到规定的读数为止;如果不掉齿，即说明此刀头的焊缝满足MPA标准，此刀头合格。如果掉齿，即说明此刀头的焊缝不满足MPA标准，此刀头不合格，必须返修。3)转动锯片至下一个刀头，重…
激光焊接金刚石强度检测仪
激光焊接金刚石强度检测仪
文章类别：行业新闻      录入日期：2012-10-07

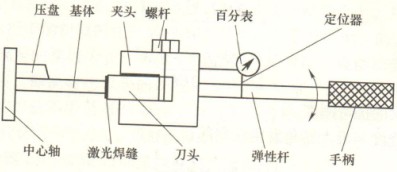

激光焊接金刚石强度检测仪为了检测激光焊接金刚石锯片刀头与基体的焊缝强度，我们根据弹簧的原理设计了一种检测仪器，称为扭力扳手，又叫扭力钳，实际上是一个扭力矩结构。它的特点是体积小，结构轻巧，可适用于不同种类、不同厚度和大小的锯片刀头焊缝强度的检验。使用方便，价格便宜。扭力扳手的结构如图所示，它由夹头、弹性杆、百分表、定位器等组成。螺杆能调节夹头的口径，以适应不同厚度的刀头。定位器的作用是固定百分表，…
激光焊接机锯片强度标准
激光焊接机锯片强度标准
文章类别：行业新闻      录入日期：2012-10-06
激光焊接机焊接锯片强度标准如前所述，焊件成分、刀头烧结条件和后续热处理都能影响焊缝强度。除去材料因素外，过多的气孔和孔洞是造成接头强度低下的重要原因，粉末材料的密度太低也使焊缝非常疏松，强度很低。刀头在空气中烧结，合金元素被氧化，氧化物对激光能量的吸收率比纯净合金元素大得多，因过热产生孔洞。高速激光焊接机焊接易出现缺口，对230mm金刚石锯片而言，当速度过快时缺口明显，在强度检验中发现缺口处产生应…

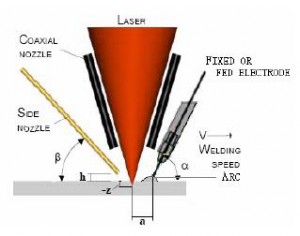

激光参数对激光熔覆焊的影响？
激光参数对激光熔覆焊的影响？
文章类别：行业新闻      录入日期：2012-09-28
激光参数的控制激光熔覆工艺参数包括激光功率、扫描速度，和光斑尺寸，它们是决定激光熔砚层吸收能盆大小的主要参数。1)功率。当其他参数不变时，功率越大，功率密度也就越大，材料表面单位面积、单位时间内接受的能量就越多，因此熔化层深度越深，但当功率大到一定值的时候，由于加大了荃材的熔化(稀释率提高)，再增加功率硬化层的深度增加变缓。此外，熔搜宽度也会随着功率的提高变宽，这就造成熔搜层的平整度随着功率的增加…
激光焊接机怎么减少裂纹？
激光焊接机怎么减少裂纹？
文章类别：行业新闻      录入日期：2012-09-28
激光焊接机裂纹裂纹是激光焊接机焊接过程中出现的最严重的缺陷。导致焊接接头开裂的主要因素有两种:冶金因素和力学因素。激光焊的不平衡快速加热与快速冷却的特征，使得整个接头处于复杂的应力状态，构成了接头开裂的力学因素;激光焊又是一系列不平衡工艺过程的综合，在快速冶金凝固过程中，必然会出现成分分布的不均匀及低抗裂性能的淬硬组织等，它们构成了促进裂纹萌生的冶金因素。.激光焊接机裂纹主要有3三种裂纹:结品裂纹…
激光焊接机功率和焊速对气孔的影响？
激光焊接机功率和焊速对气孔的影响？
文章类别：行业新闻      录入日期：2012-09-28
激光焊接机功率和焊速对气孔的影响？激光功率和激光焊接机焊接速度对气孔的影响很大。研究气孔数量和激光功率大小的关系表明，随着激光功率的增加，气孔数增加。据推侧，功率增加使熔化金属被加热到很高温度度，产生金属蒸气，使熔池中液体金属变得不稳定产生湍流。Co粉末烧结体焊接试样横截面气孔数和焊速的关系，随焊速逐渐增加，气孔数减少，激光焊接机焊速达达到一定值时，气孔几乎消失。由此可见，通过降低激光功率提高焊接…
激光焊接机怎么控制焊接气孔？
激光焊接机怎么控制焊接气孔？
文章类别：行业新闻      录入日期：2012-09-26
激光焊接机怎么控制焊接气孔？由激光焊气孔产品的原理可知，采用合适的刀头配方、烧结工艺及激光焊焊接参数是可以控制气孔的产生的。1.改善刀头配方。由于刀头是粉末冶金材料，不可避免地存在孔隙，且极易吸附空气中的水分，还有内含的挥发性的填充物，这些都会使其焊接时出现气孔，严重时气孔连成片成为孔洞，从而大大降低焊缝的强度，影响外观质量。在试验中我们发现，加人一定的合金元素能有效地去除气孔，Mn、Si、Ti、…

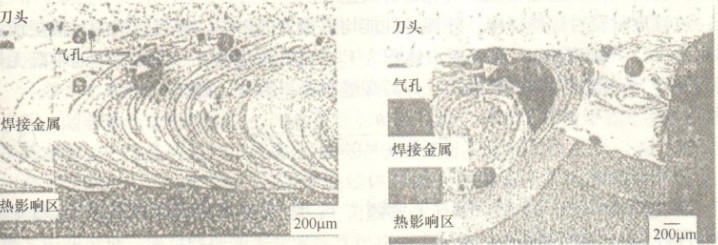

激光焊接机焊接为什么会出现气孔？
激光焊接机焊接为什么会出现气孔？
文章类别：行业新闻      录入日期：2012-09-26
激光焊接机焊接为什么会出现气孔？对于激光焊接机粉末冶金材料深熔激光焊的最大缺陷是气孔的产生。气孔产生的原因:一方面，由于粉末冶金材料受到烧结和压制条件的限制，不可能达到熔炼材料一样的致密性;另一方面，气孔也是激光焊过程中最常出现的缺陷，由于光致等离子体控制过程中，辅助气体动压力对熔池流动以及小孔内气体的逸出产生影响，它是深熔焊的一个直接结果。气孔不仅影响外观质址，更严重地削弱了焊缝有效承载面积，产…
激光焊接焊缝显微硬度分析
激光焊接焊缝显微硬度分析
文章类别：行业新闻      录入日期：2012-09-26
激光焊接焊缝显微硬度分析焊缝的微观组织影响焊缝的性能，焊缝性能的一个重要衡量指标是其显微硬度。显微硬度越大，焊接锯片的耐磨性越高;显微硬度分布的均匀性也对锯片的耐磨性有影响。显微硬度通常采用金刚石棱锥压头在一定时间内加载一重力来测定。一般激光焊接机焊缝区的硬度略高于基体材料，这是由于在快速凝固条件下焊缝区组织细化的结果;刀头的过渡层硬度比基体低，是因为刀头是粉末冶金材料，内含有大量孔隙，致密性差的…
共124条记录 首页 上一页 1 2 3 …… 7 8 9 …… 11 12 13 下一页  末页 10条/页，共13页
友情链接
申请链接
Copyright © 2018 版权所有：深圳市星鸿艺激光科技有限公司 All rights reserved. 粤ICP备11072191号
