光纤传输激光焊接机 - 系列

光纤传输激光焊接机 - 系列系列概述

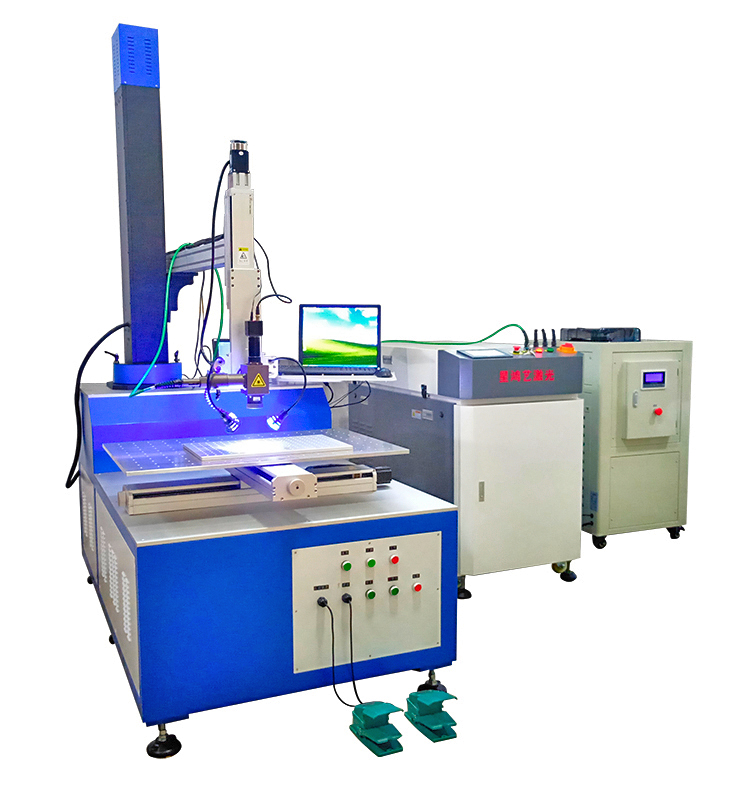

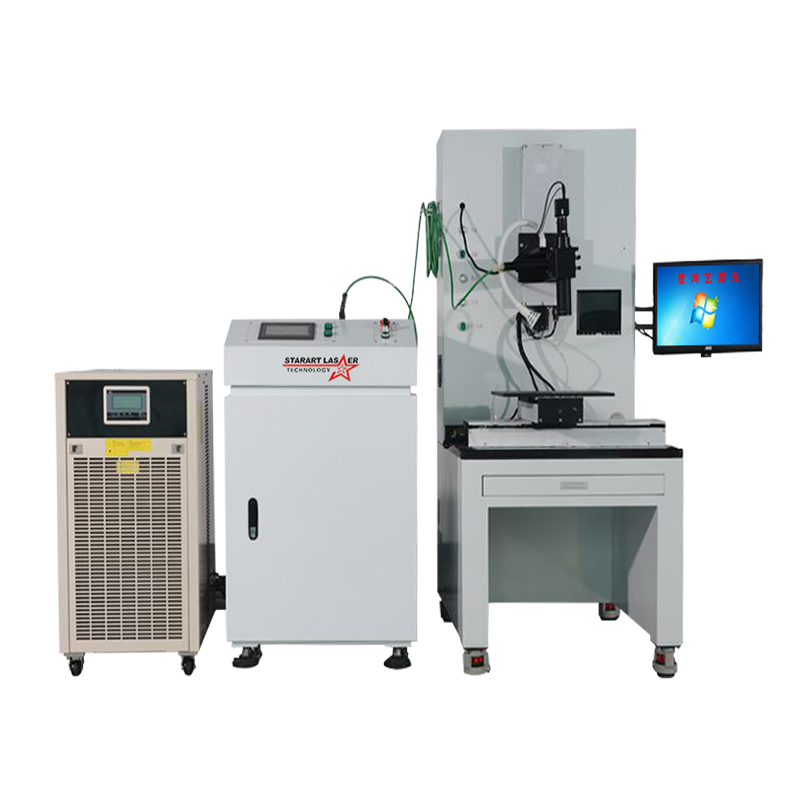

   光纤传输激光焊接机是将高能激光束耦合进入光纤,远距离传输后,通过准直镜准直为平行光,再聚焦于工件上实施焊接的一种激光焊接设备。对焊接难以接近的部位,施行柔性传输非接触焊接,具有更大的灵活性。激光束可实现时间和能量上的分光,能进行多光束同时加工,为更精密的焊接提供了条件。

光纤传输激光焊接机 - 系列特点

光纤传输激光焊接机特点 应用于光通信器件、IT、医疗、电子、电池、光纤耦合器件、显像管电子枪、金属零件、手机振动马达、钟表精密零件、汽车钢片等的精密焊接。

光纤传输激光焊接机 - 系列技术参数

型号

XHY-WF200

XHY-WF300

XHY-WF400

XHY-WF600

激光波长

1064nm

激光工作物质

Nd:YAG

脉冲宽度

35ms

40ms

45ms

50ms

脉冲频率

50Hz

60Hz

80Hz

120Hz

光纤芯径

0.4mm/0.6mm

最小焊斑直径

0.2mm

额定激光功率

200W

300W

400W

600W

整机功率

8KW

12KW

14KW

16KW

光纤输出数量

可能量分光和时间分光,标配光纤1路,最多可达4路

冷却系统

水冷

供电

380V10%/50Hz

主机外形尺寸

1200mm(长)/600mm(宽)/1100mm(高)

重量

300kg

光纤传输激光焊接机机型说明


XHY-WF200(1E/1T)/XHY-WF300(1E/1T)/XHY-WF400(1E/1T)/XHY-WF600(1E/1T)

1光纤输出(标准配置)

XHY-WF200(2E)/XHY-WF300(2E)/XHY-WF400(2E)/XHY-WF600(2E)

2光纤能量分光输出

XHY-WF200(2T)/XHY-WF300(2T)/XHY-WF400(2T)/XHY-WF600(2T)

2光纤时间分光输出

XHY-WF200(3E)/XHY-WF300(3E)/XHY-WF400(3E)/XHY-WF600(3E)

3光纤能量分光输出

XHY-WF200(3T)/XHY-WF300(3T)/XHY-WF400(3T)/XHY-WF600(3T)

3光纤时间分光输出

XHY-WF200(4E)/XHY-WF300(4E)/XHY-WF400(4E)/XHY-WF600(4E)

4光纤能量分光输出

XHY-WF200(4T)/XHY-WF300(4T)/XHY-WF400(4T)/XHY-WF600(4T)

4光纤时间分光输出


 注:后缀E表示能量分光,T表示时间分光。

光纤传输激光焊接机 - 系列应用

光纤传输激光焊接机 1、选配CCD摄像监视系统,方便观察和精确定位。 2、焊斑能量分布均匀,具有焊接特性所需要的最佳光斑。 3、适应各种复杂焊缝,各种器件的点焊,以及1mm以内薄板的缝焊。 4、采用英国进口陶瓷聚光腔体,耐腐蚀、耐高温,腔体寿命(8-10)年,氙灯寿命800万次以上。 5、可定制专用的自动化工装夹具,实现产品的批量生产。

光纤传输激光焊接机 - 系列样品展示
